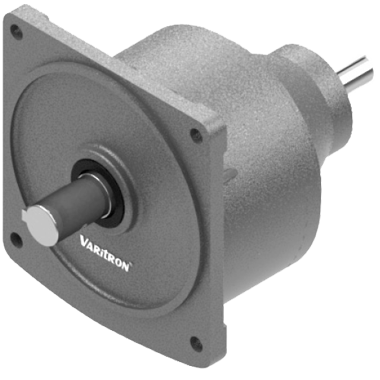

Varitron GVD Helical Gear Inline speed reducers with shaft input. Flange mount design with high quality alloy steel gears machined and carbonized with precision tooth profile.

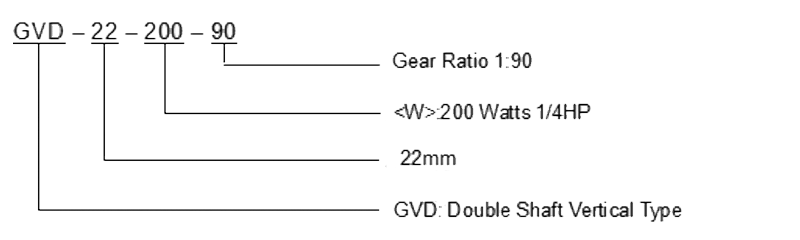

Designation

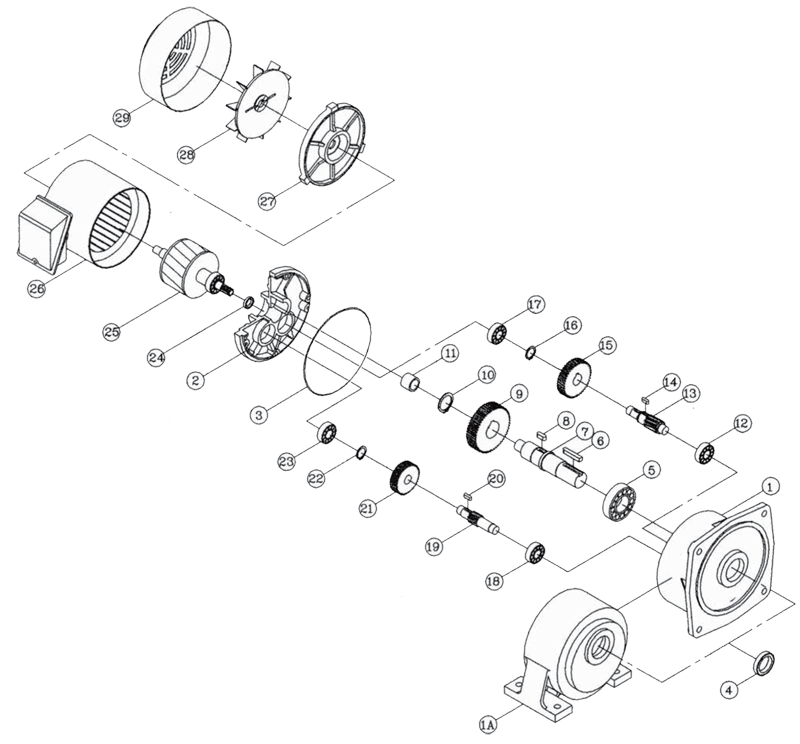

- Helical Gear Structural Breakdown Drawing -
Item |
Component |
Item |
Component |
Item |
Component |
1 |
Housing |
10 |
Snap Ring |
20 |
Key |
1A |
Housing |
11 |
Self-lubricated Bearing |
21 |
1st Pinion Gear |
2 |
Housing Cover |
12 |
Ball Bearing |
22 |
Snap Ring |
3 |
O-Ring |
13 |
3 rd Pinion Gear |
23 |
Ball Bearing |
4 |
Oil Seal |
14 |
Key |
24 |
Oil Seal |
5 |
Ball Bearing |
15 |
2 nd Main Gear |
25 |
Motor Shaft |
6 |
Key |
16 |
Snap Ring |
26 |
Motor |
7 |
Output Shaft |
17 |
Ball Bearing |
27 |
Motor Cover |
8 |
Key |
18 |
Ball Bearing |
28 |
Fan |
9 |
3rd Main Gear |
19 |
2nd Pinion Gear |
29 |
Fan Cover |
Dimensions
HP |
Model |
Ratio |
A |
D |
E |
F |
G |
H |
L |
J |
K |
Y |
Output Shaft |
Input Shaft |
Weight (kg) |
||||||||
P |
Q |
S |
T |
W |
P1 |
Q1 |
S1 |
T1 |
W1 |
||||||||||||||
100W |
GVD18 |
3-50 (B) |
173 |
50 |
140 |
120 |
120 |
9 |
10 |
16 |
39 |
5 |
30 |
25 |
18 |
20 |
5 |
30 |
25 |
14 |
16 |
5 |
3 |
GVD22 |
60-200 |
207 |
148 |
185 |
170 |
156 |
11 |
12 |
18.2 |
47 |
3.5 |
40 |
35 |
22 |
25 |
7 |
30 |
25 |
14 |
16 |
5 |
4 |
|
200W |
GVD18 |
3-10 (B) |
173 |
50 |
140 |
120 |
120 |
9 |
10 |
16 |
39 |
5 |
30 |
25 |
18 |
20 |
5 |
30 |
25 |
14 |
16 |
5 |
3 |
GVD22 |
15-90 |
207 |
148 |
185 |
170 |
156 |
11 |
12 |
18.2 |
47 |
3.5 |
40 |
35 |
22 |
25 |
7 |
30 |
25 |
14 |
16 |
5 |
5 |
|
GVD28 |
100-200 |
263 |
170 |
220 |
195 |
180 |
11 |
13 |
20.8 |
54 |
4 |
45 |
40 |
28 |
31 |
7 |
30 |
25 |
14 |
16 |
5 |
7 |
|
400W |
GVD22 |
3-10 |
207 |
148 |
185 |
170 |
156 |
11 |
12 |
18.2 |
47 |
3.5 |
40 |
35 |
22 |
25 |
7 |
30 |
25 |
14 |
16 |
5 |
6 |
GVD28 |
15-90 |
263 |
170 |
220 |
195 |
180 |
11 |
13 |
20.8 |
54 |
4 |
45 |
40 |
28 |
31 |
7 |
30 |
25 |
14 |
16 |
5 |
7 |
|
GVD32 |
100-200 |
300 |
185 |
255 |
240 |
225 |
13 |
15 |
30.2 |
66 |
4 |
55 |
50 |
32 |
35.5 |
10 |
30 |
25 |
14 |
16 |
5 |
19 |
|
750W |
GVD28 |
3-25 |
268 |
170 |
220 |
195 |
180 |
11 |
13 |
20.8 |
54 |
4 |
45 |
40 |
28 |
31 |
7 |
40 |
35 |
19 |
21.5 |
6 |
7 |
GVD32 |
30-120 |
310 |
185 |
255 |
240 |
225 |
13 |
15 |
30.2 |
66 |
4 |
55 |
50 |
32 |
35.5 |
10 |
40 |
35 |
19 |
21.5 |
6 |
21 |
|
GVD40 |
125-200 |
336 |
230 |
310 |
300 |
275 |
15 |
20 |
42.2 |
80 |
5 |
65 |
60 |
40 |
43.5 |
10 |
40 |
35 |
19 |
21.5 |
6 |
35 |
|
1500W |
GVD32 |
3-30 |
320 |
185 |
255 |
240 |
225 |
13 |
15 |
30.2 |
66 |
4 |
55 |
50 |
32 |
35.5 |
10 |
50 |
40 |
24 |
27.5 |
8 |
21 |
GVD40 |
40-120 |
350 |
230 |
310 |
300 |
275 |
15 |
20 |
42.2 |
80 |
5 |
65 |
60 |
40 |
43.5 |
10 |
50 |
40 |
24 |
27.5 |
8 |
35 |
|
GVD50 |
125-180 |
400 |
280 |
390 |
360 |
320 |
19 |
20 |
51.4 |
89 |
5 |
80 |
75 |
50 |
54 |
14 |
50 |
40 |
24 |
27.5 |
8 |
55 |
|
2200W |
GVD40 |
3-60 |
360 |
230 |
310 |
300 |
275 |
15 |
20 |
42.2 |
80 |
5 |
65 |
60 |
40 |
43.5 |
10 |
60 |
50 |
28 |
31 |
8 |
35 |
GVD50 |
70-120 |
400 |
280 |
390 |
360 |
320 |
19 |
20 |
51.4 |
89 |
5 |
80 |
75 |
50 |
54 |
14 |
60 |
50 |
28 |
31 |
8 |
55 |
|
3700W (5HP) |
GVD40 |
3-25 |
360 |
230 |
310 |
300 |
275 |
15 |
20 |
42.2 |
80 |
5 |
65 |
60 |
40 |
43.5 |
10 |
60 |
50 |
28 |
31 |
8 |
35 |
GVD50 |
30-80 |
400 |
280 |
390 |
360 |
320 |
19 |
20 |
51.4 |
89 |
5 |
80 |
75 |
50 |
54 |
14 |
60 |
50 |
28 |
31 |
8 |
55 |
