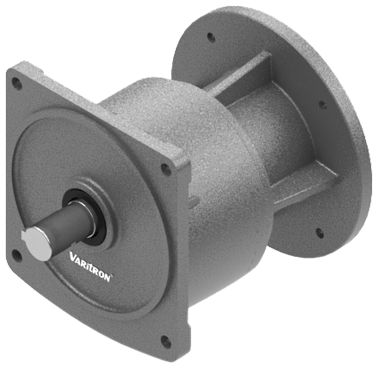

GVM Series Helical Inline Geared with Motors Adaptor

j

Model型式

GH:Foot Mount Helical Gearmotor

GHM: Foot Mount Helical Gear Reducer with Adaptor

GHD:Foot Mount Helical Gear Reducer with Input Shaft

GV:Flange Mount Helical Gearmotor

GVM:Flange Mount Helical Gear Reducer with Adaptor

GVD:Flange Mount Helical Gear Reducer with Input Shaft

GVV:Helical Gear Motor Agitator

腳座型齒輪減速馬達

腳座直結型齒輪減速機

腳座入力軸型齒輪減速機

法蘭型齒輪減速馬達

法蘭直結型齒輪減速機

法蘭入力軸型齒輪減速機

齒輪攪拌機

k

Frame Size型號

18,22,28,32,40,50…Refer to each model.請參考各形式頁面

l

Motor Power馬力 (W)

75,100,200,400,550,750,1500,2200,3700

m

Ratio減速比

Refer toPerformance Chart page 128~129. 請參考性能表第128~129頁

n

Suffix特殊

(Option選配)

Empty if non無記號:無特殊

B:With Brake附剎車

BC: With Brake and Clutch剎車離合器

DC:DC motor直流馬達

F: External Fan 獨立風扇

W:Outdoor屋外型

AVM: Speed Variator 無段變速機

AV:Inverter Motor 變頻馬達

EP:IE3 Premium Efficiency超高效率馬達

S:Special 特殊

o

Voltage電壓

A: 1-Phase單相 110/220V, 50/60Hz

S1:3-Phase三相220/380V, 50/60Hz

S2: 3-Phase三相 200-220/400-440V, 50/60Hz              S4: Others其他

S3: 3-Phase三相 230-240/460-480V, 50/60Hz

‡

Terminal Box Direction

電器盒方向

T1 (Standard標準), T2, T3, T4
